    应用场景 N~/X.D4e#

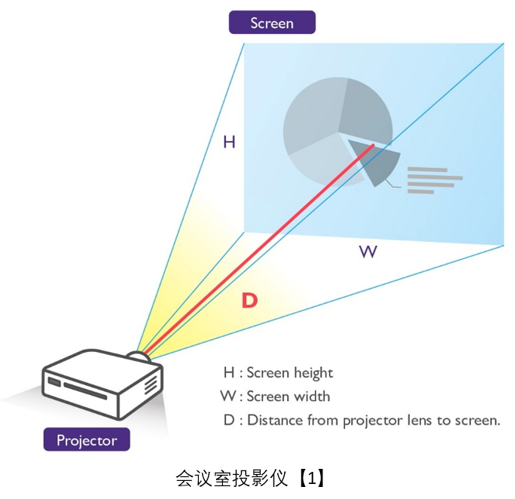

    定焦投影物镜广泛应用于光刻、投影显示和工业检测等领域，凭借其固定焦距设计，实现了成像稳定性与高分辨率的结合，具有畸变小、像质均匀等优点。在本案例中，将通过设计一个典型的定焦投影物镜，演示在 VLU 中的光学设计流程，包括初始系统建立、像质分析、评价函数定义，优化以及结果展示。 YG0/e#5

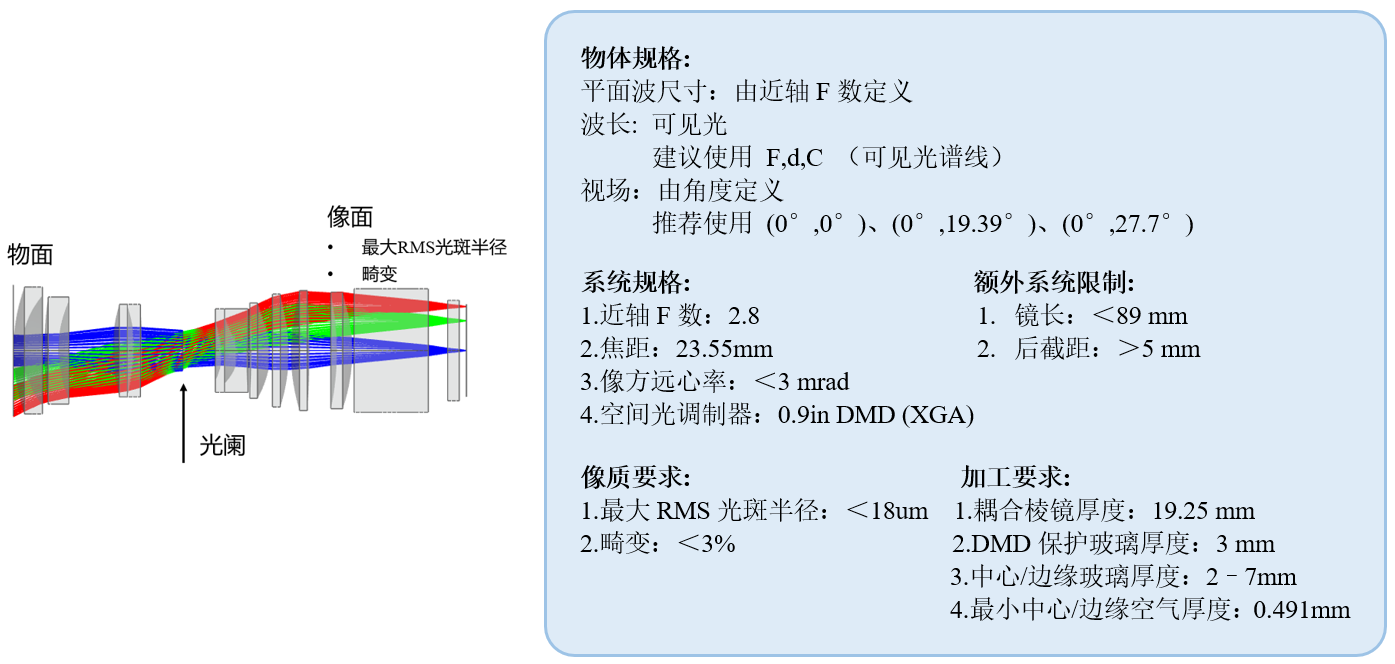

    案例说明 Bv~^keuj3t
    设计结果 \m)s"Sh.
    设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。 k0j4P^d
    优化后系统的3D光线追迹视图

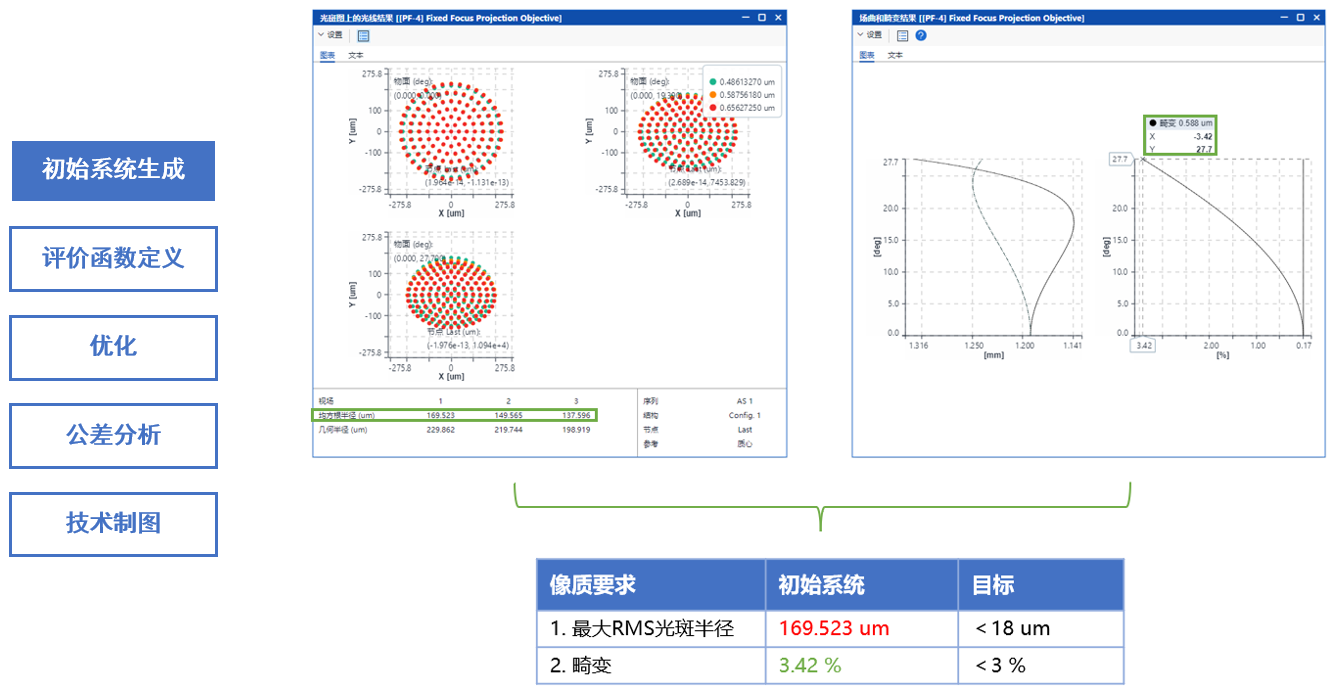

    初始系统生成 mr}o0@5av

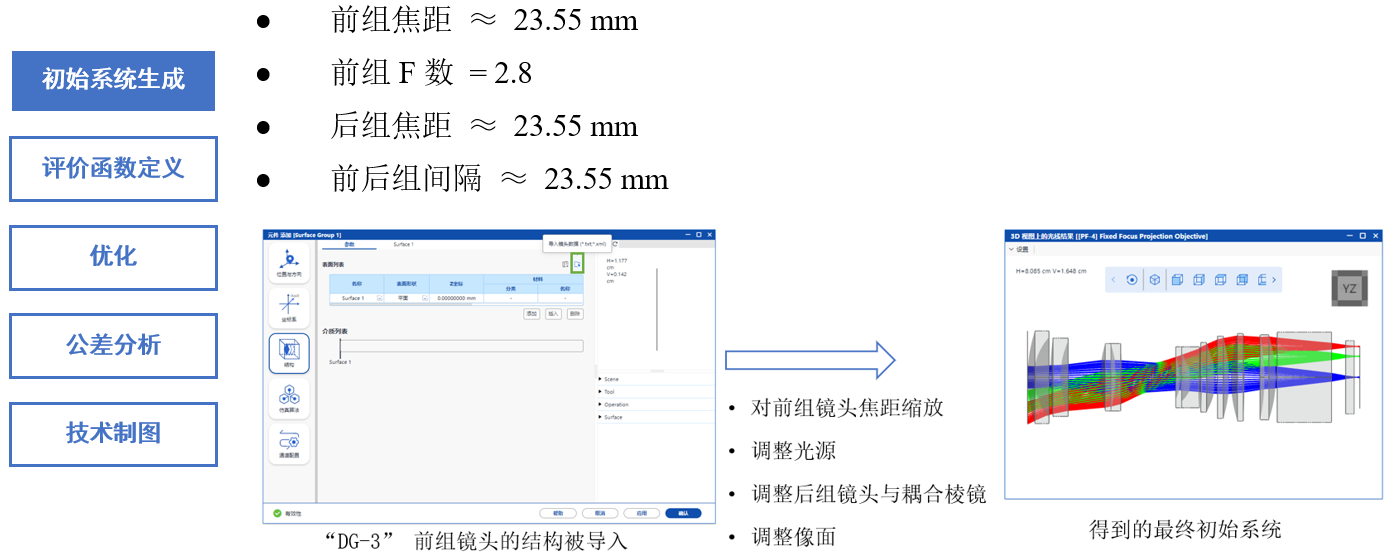

    根据案例说明，初始系统的前组镜头和后组镜头应具备以下原则： 0O'M^[=d.8
    vT{(7m!Ra

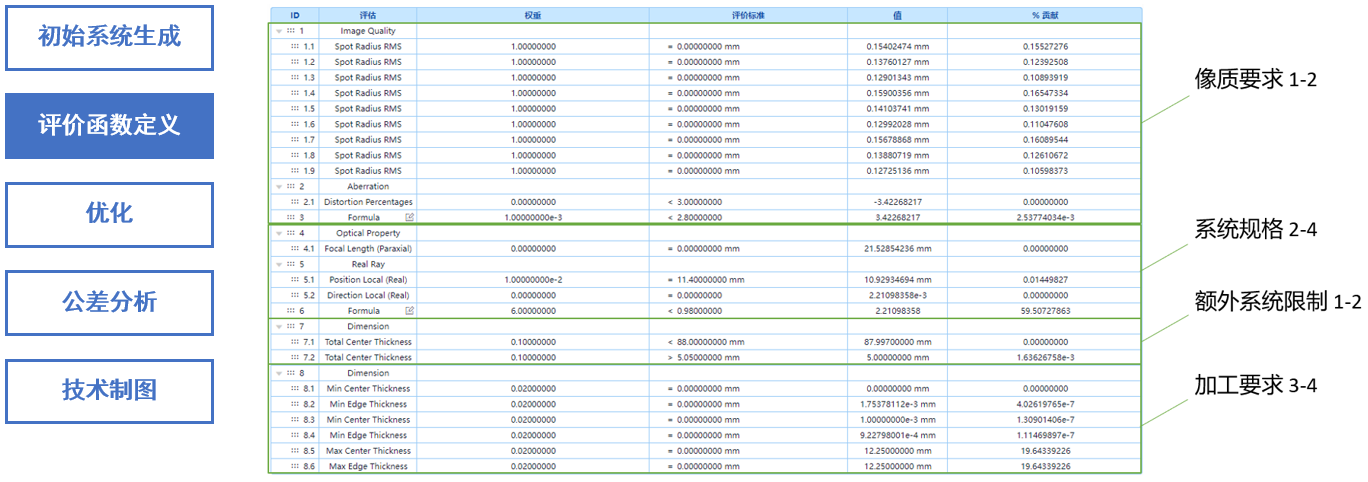

    评价函数定义 7#"NKxb
    根据系统规格、额外系统限制以及像质与加工要求，定义了各种与之对应的评价函数。 'Y2$9qy-L
    优化 ^jL)<y4`

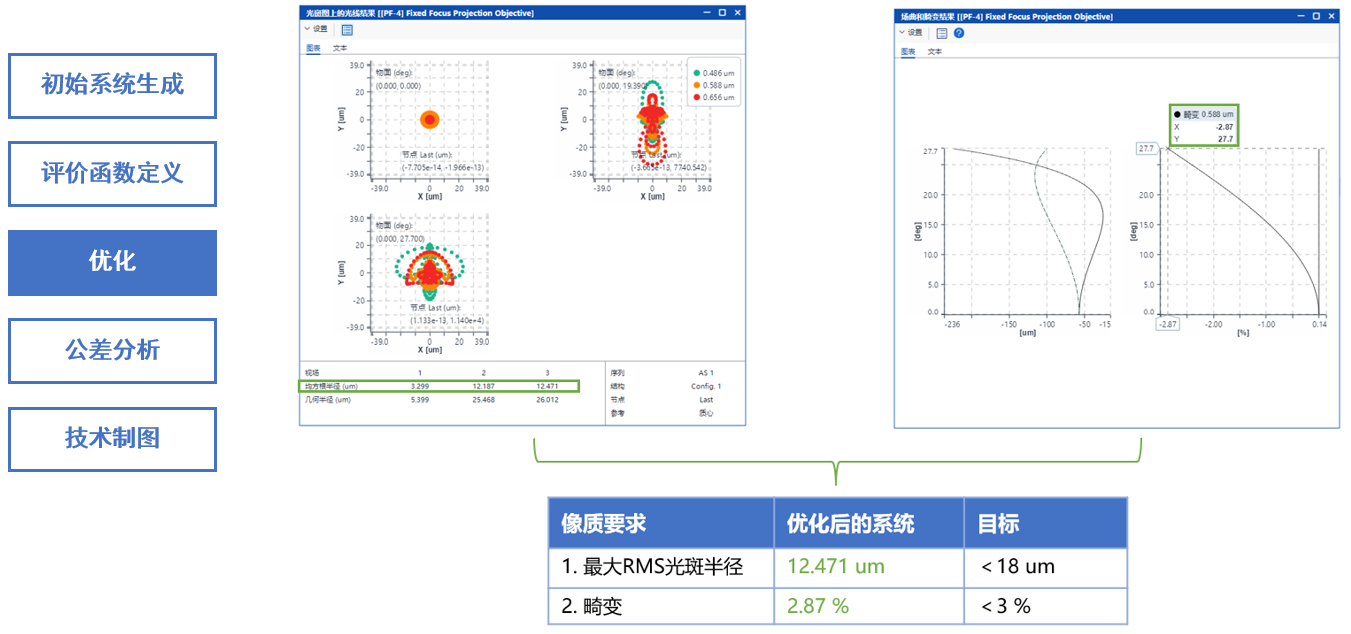

    通过采用PSD算法进行优化后，满足了像质要求 1-2、系统规格 2-4、额外系统限制1-2以及加工要求 3-4。 e}2?)B`[

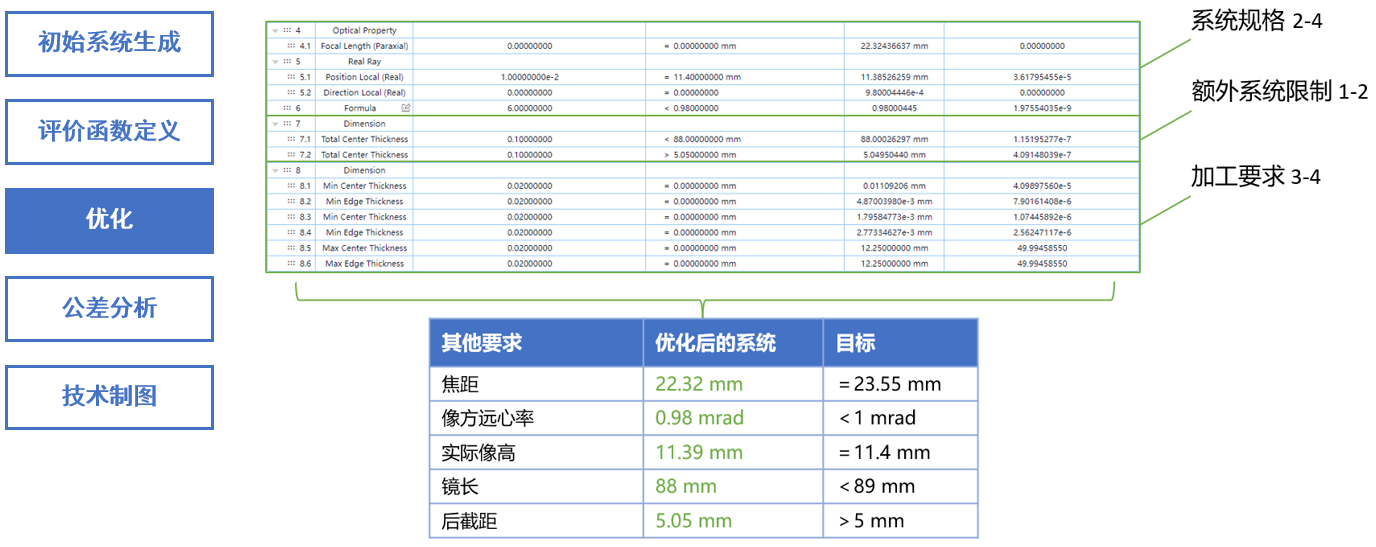

    通过采用PSD算法进行优化后，满足了像质要求 1-2、系统规格 2-4、额外系统限制1-2以及加工要求 3-4，此外系统规格1和加工要求1-2在初始系统生成时已满足。 c}OveR$'&
