    SYNOPSYS 光学软件 YG)7+94
    作者:洋洋 +ZV?yR2yn
    7|Iq4@IT
    刚开始学习光学设计的时候,最先接触到的软件是 ZEMAX,当时感觉光学设计好难啊,初始结构就特别难构建,增减镜片优化结构更是难上加难,直到遇见了 SYNOPSYS,我才知道原来构建初始结构和增减镜片还可以这么简单。 Ih;D-^RQ
    做定焦结构时,只需要在 DSEARCH 中输入目标参数,软件就会从平行平板开始,赋予每个元件正负光焦度,进行搜索+优化,此过程会将所有镜头组合都经历一遍,最后给出评价函数最小的10个最有潜力的结构。做变焦结构时,需要 ZSEARCH 输入中指定前固定组、变焦组、补偿组、后固定组。而且由于 SYNOPSYS 使用的是伪二阶导数算法,它的速度特别快,从7个平行平板设计到像质OK的7片式透镜,用时不到2秒种就可以完成。 %o`Cp64`Q

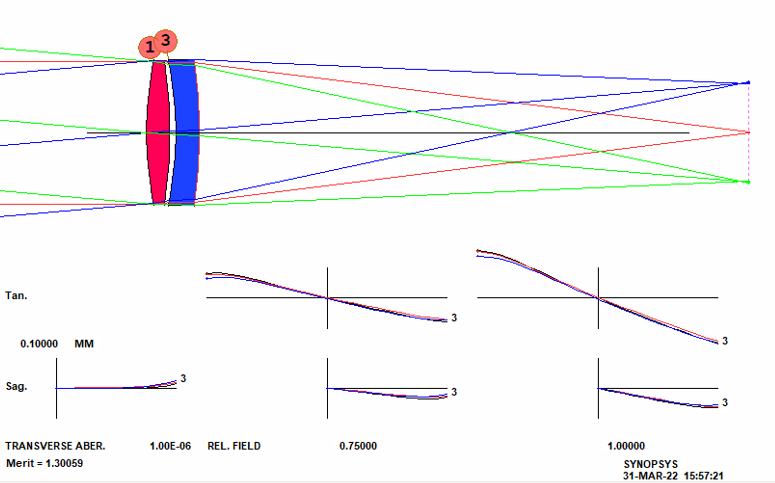

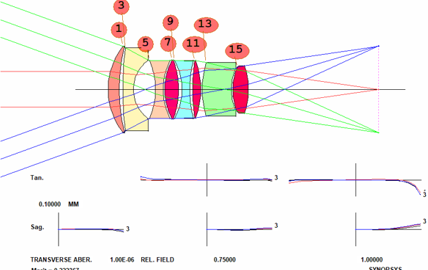

    增减镜片时,输入 AEI 指令,软件就可以自动帮我们在最佳的位置增加镜片; ;=@?( n
    RB;2
    AEI 3 3 17 0 0 0 20 1 0UGAc]!/RZ

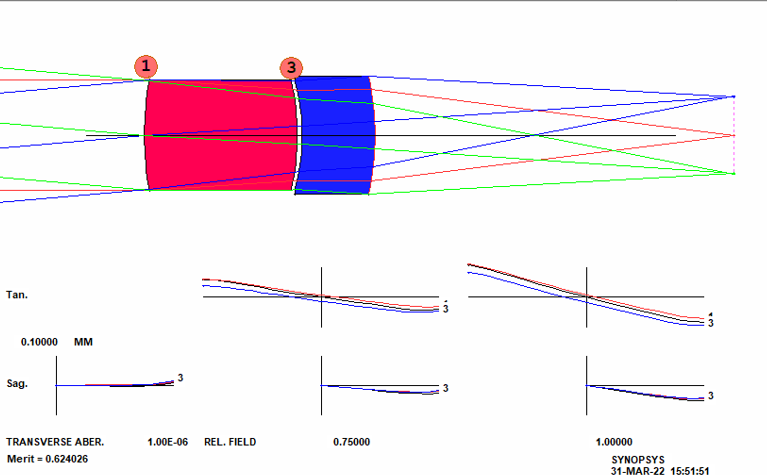

    输入 AED 指令,软件就可以自动帮我们在最佳的位置删减镜片。 ha9 d z
    Q8h=2YL
    AED 3 Q 3 18 ie7TO{W
    y5Fgf3P@ju
    H>"P]Y)oX
    q!q=axfMD
    AboRuHQ
    V;P*/ke
    进行优化的时候,SYNOPSYS 可以利用 AEC 指令自动监控透镜边缘厚度,利用 ACC 指令自动监控透镜中心厚度,利用 ADT 指令自动监控透镜厚度。还可以利用 GSEARCH 功能对透镜的材料进行控制,共有三种方法:一是通过指定几种材料,来替换优化现有的材料;二是通过指定的玻璃库,来替换优化现有的材料;三是通过给不同面指定不同的材料库,来替换优化现有的材料。 KqNsCT+j
    ACC 4 1 1 &yqk96z
    ADT 7 .1 1
    qQS&K%F
    设计非球面的时候,SYNOPSYS可以利用AAA指令自动寻找非球面。
    =,&{ &m)
    ~dLe9-_9
    利用 AGT 指令自动测试非球面项阶数,使用AGT 来查看添加一些通用的非球面项是否会改进,将测试表面1的高阶项 G 3,6,10 和 16,将评价函数降低 1%或更多。 Yi19VU|/
    AGT 5 QUIET 1 .01 3 6 10 16
    利用 ADA 指令可以自动寻找哪个透镜的表面是衍射面,大大节省了我们光学设计的时间。
    h*sL' fJ]
    SYNOPSYS还有一个很神奇的功能,它可以自动修正光线追迹失败并优化。也就是说如果镜头中有光线出现问题,那么顶部工作栏里的Fix Ray Failure按钮就会变亮,一直点击按钮直到熄灭就表示光线被自动修正了,给我们设计镜头带来了方便。
