[原创]有问必答 | 关于 SYNOPSYS 中命令设计模块问题汇总六 [复制链接]

1. 问：现在ZSEARCH支持搜非球面么？ VYt<j<ba
答：现在还不支持。可以搜完之后用AAA自动转换非球面 (Q8r2*L
o
/n4M]G
2. 问：Synopsys中的放大倍率操作数是啥呀 dep"$pys>
答：放大倍率等于像高除以物高，一般会用像高控制放大倍率。查看放大倍率的话可以用指令SPEC，里面有MAGNIFICATION数据 <$otBC/%
问：如果是望远镜呢 t*u#4I1
答：设计望远镜一般会目镜和物镜分开设计再组合，放大倍率就是两边光瞳之比 j['B9
vG
k,f/9e+#
3.问：synopsys可以设置多重结构吗？有没有相关案例 vbZ!NO!H
答：可以设置，可以看一下帮助文档这一节 1X9s\JKQ
"^;h'
4. 问：设置坐标断点是哪个代码了？ ^Xu4N"@
答：synopsys没有坐标断点，直接设置倾斜偏心，可以看一下用户手册里3.8节下面的内容 *-{|m1P
Nd{U|k3pL
5. 问：请教，我现在有一个出始结构，能在此结构的基础上进行dserch吗  ARs]qUY
答：可以，用USE CURRENT指令在当前结构基础上搜索 AYpvGl'
TY'61xWi
6. 问：15.55和现在的16.01的，功能差异有没有很大？ _mwt{D2r}
答：https://osdoptics.com/synopsys-software/latest-releases/ 这是官网的更新日志 https://osdoptics.com.cn/updates.php 这是中文的 Uqy/~n-v<
fGRV]6?V
7. 问：二元面的输入 synopsys 支持么 r9L--#=z
答：有的，DOE就是二元面，有好几种 \j3dB tc
K>b4(^lf
8. 问：怎么可以把 ACRON 1 和2里的数据一起保存下来哈 x}
V&v?1{5

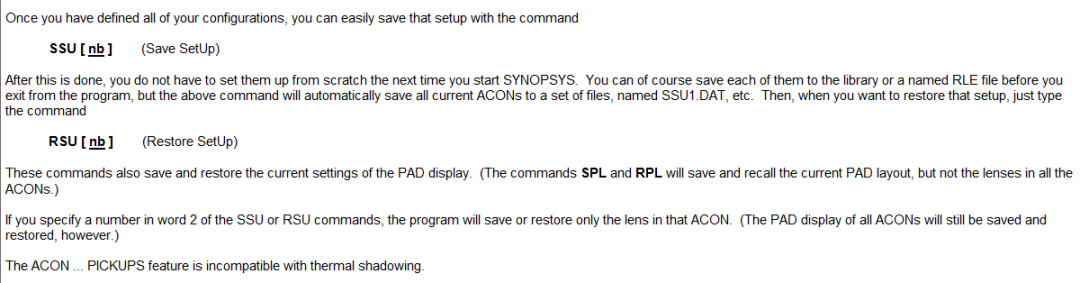

答：一个ACON保存为一个文件，用这个SSU指令 bSz7?NAp
xgpf2y!{
9. 问：我看这个current是可以用前面结构 但是后面固定就不知道能不能行了哈 {8`$~c
答：前面不行，只能往后面加，保护玻璃可以用COVER指令设置，实在不行可以用REVESE指令把镜头倒置，因为光路可逆，调整物像参数，然后就能往后搜索，搜完再用REVESE转回来 >}W[>WReI
9cU9'r# h
10. 问：设计显微镜的时候，想固定物像共轭距，需要怎么做呢？ sf# px|~9
答：物距在系统参数定义，加上TOTL和BACK就是共轭距
