现今无论是在现场直播节目中还是在平时演播室录播节目中，摄像机镜头都发挥着重要的作用，如何维护好摄像机镜头从而发挥它最大的作用为录制工作服务，是每一个电视技术工作者必须面对的问题。但是摄像机镜头由于组织结构紧密，我们以前都不能轻易的动手拆装它，青岛电视台第五演播室的摄像机使用的是佳能镜头，经过佳能公司的镜头维修培训后，我们对镜头维修与维护有了较深的理解。下面笔者从自己的工作经验出发谈谈镜头维修与维护的心得体会。
J,& `iL - |M0,%~Kt 一. 镜头的结构
(urfaZ;@+ 镜头是摄像机的眼睛，它观察的内容与观察的方式形成了电视视觉元素的基础。摄像机镜头聚集了由被摄场景反射过来的光线。并且在摄像机内的实像设备内生成图像。我们经常以焦距来描述摄像机镜头，焦距是以从镜头的光心到CCD表面的距离来定义的。镜头的焦距决定了场景在镜头中被还原时视角的大小。短焦距镜头有很宽的视角，因此被称为广角镜头；长焦距镜头的视角窄，它能使远处的物体显得大而且近，它常常被称为窄角镜头。电视摄像机的镜头基本有两类：变焦镜头和定焦镜头。镜头通过卡口座与摄像机相连接，将镜头插入位于摄像机头的镜头支座中，将其旋转直至锁定，因为不同的摄像机使用不同的CCD（1/3、1/2、 2/3英寸），镜头与卡口座也被设计成这三种制式。摄像机镜头一般从前向后由镜头盖，遮光罩，内聚焦，聚焦，变焦，光圈，后聚焦组成（见图1）。镜头盖 ——安装在镜头最前端的盖子，有两个作用：（1）在摄像机不使用时保护镜头的光学玻璃免受伤害；（2）防止光线照射图像传感器。聚焦遮光罩连接在镜头的最前列，它的作用是防止杂光进入镜头而引起镜头炫光；聚焦位于镜头的前列，通过向顺时针或逆时针方向旋转聚焦环，可以对镜头捕捉的影像进行聚焦，当图像的主要部分有清晰细节的时候称为焦点清晰视角（in focus），当图像模糊时称为焦点不实（out of focus）。大部分摄像机都配备了自动聚焦系统，这种系统通过发出一束红外线或超声波来工作，光束遇到被摄物后反弹回来，进入摄像机，并由系统计算出摄像机与被摄物的距离，伺服装置（servomechanism）随后自动调节聚焦环正确聚焦。变焦环位于镜头的中部，它常常支持自动和手动两种模式。光圈置于镜头末端靠近摄像机的位置，镜头光圈的工作原理与眼睛的虹膜相似，在低照度下需开大光圈，让更多的光线进入图像传感器；在明亮环境中需缩小光圈。许多变焦镜头内部设置有倍率镜头（range extender）可以使镜头的放大率加倍（见图1）。
9# .NPfMF [ a65VR~J
!SD [6Z.R 图1 普通镜头与安装倍率镜镜头的比较
S| Ij q3 %`<`z yf 光学调制传递函数（MTF）是衡量镜头性能赋值的方法，用于测定对比重现率或锐利度。一般的广播级镜头的MTF在4-5MHz左右，MTF值越高的摄像机镜头的色差的极度越小，画面中心到边角的失真越小，远距离拍摄和近距离拍摄过程中色差损失越小。图像的产生应具备理想的镜头并具有以下特性：（1）一点不变；（2）一个平面（像一幅墙）垂直在光轴上同样平直；（3）图像和主题一样清晰，但是理想图像和真实图像的不同是失真。失真具体分为以下五类：球形失真，梳形失真，散光失真，景像弯曲，桶形失真（如图2）。
GurE7J^= U3dR[*

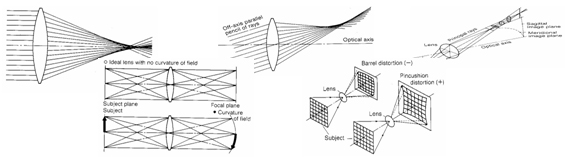

(J?}eb;>n 图2 失真的五种类型
'KIi!pA. xN":2qy#T 二. 镜头的保养及维修
T(fR/~:z? 9_CA5?y$: 对镜头保养维护有以下各点：1.使用后马上给镜头做清洗，把所有灰尘清除掉；2.下雨天进了雨点，必须要清洗；3.安放位置不可以潮湿，避免发霉；4.除了日常保养工作外，还需作特殊定期保养。例如：检查螺丝帽有没有松脱；检查光圈环，变焦环，聚焦环是否转动；检查电路接口是否变形；检查镜身外零件，按钮，橡胶圈是否破损。如有以上情况立即进行维护，以免出现更大损坏。
f T+n-B 镜头维修的主要步骤：1.维修工具准备：专用维修镜头螺丝刀，开镜器，吹气泵，镜头清洗剂，抹镜纸及其他工具。2.先拆开镜头检查所有零件，镜片，控制器电路板与电线是否损坏。3.一切就绪后，先拆控制器，把其余部分扭往同一方向并用胶带胶严，此时镜头分为内聚焦，聚焦、变焦、后聚焦、光圈五部分，把所有部分用胶带定住，依次做标记，以便于重装镜头时还原。镜头最前面的部分是内聚焦，卸至内聚焦时，先把固定它的胶带解开，将固定它的四个螺丝依次拆开，并标记好螺丝在内聚焦槽中的原本位置，此时，往内聚焦镜片上轻轻滴少许镜头清洗剂，用镜片纸从镜片的中心位置开始擦拭，以顺时针的方向呈螺旋状，由中心擦至外沿。等到镜片上的清洗剂完全蒸发，内聚焦镜片擦拭完毕。镜头的其余部分镜片，与内聚焦镜片的擦拭方法相同。镜头的所有镜片擦拭完毕后，按照以前的标记顺序安装。
3K;b~xg`nw FZ'>LZ 三. 后焦的调整
O7#}8-@}<u 0e5-\a 摄像机镜头的各部分组织结构严密，如果镜头的后焦不准则需要重新调整以避免影响正常节目的录制。青岛电视台第五演播室原有两台座式摄像机，有一次因青岛电视台承担“同一首歌”现场直播节目录制任务，转播车上摄像机位数量不够，从第五演播室借调一台座式摄像机一台，当将摄像机用完归还演播室的时候，经过拆装和车上的颠簸，摄像机镜头出现了后焦不实的情况，摄像机后焦不实的特点是：当将焦点推至某一人脸或某一物时，将焦点聚实后，由变焦拉至中景或远景，此时焦点依然不实。我们立即对摄像机镜头的后焦进行了调整，具体方法是：找到星形卡，将摄像机焦点推至星形卡聚实，然后拉至远景，此时调整摄像机上的后焦按钮直到远景清晰，再将焦点推至星形卡聚实，再拉开调整后焦按钮，直至焦点上的星形卡和远景上的星形卡完全清晰。这样，就达到了矫正后焦的目的。
